兰格蠕动泵、泵头和软管的选型方法

蠕动泵系统由蠕动泵驱动器、泵头和输送软管组成。

（一）选择蠕动泵驱动器需要考虑的因素

流量：驱动器转速越高，流量越大，按参考流量选择适合的驱动器。

控制形式：固定或可调转速、流量校正（为达到流量的控制）、流量分配（定量分配）、外部控制等多种形式可供选择。

防护： 根据使用环境，应考虑对驱动器的密封、防尘、防水的要求。

（二）选择泵头需考虑的因素

流量：按参考流量选择适合的泵头。

软管更换频率：除了BZ系列，其他兰格公司的泵头产品均能达到快速更换软管的要求。

适合的通道数：有多通道需求时可以选择多通道泵头或者是将泵头串接。

抗化学性：考虑流体溢出时对泵头材料的影响。

（三）选择软管需考虑的因素

流量 ：参见“软管的参考流量曲线”。

抗化学性：选择软管的材质

流体温度：不同材料有不同的温度表现。

对吸程有要求的：应选择高性能软管。

软管寿命：针对软管不同的使用状况，软管寿命表现不同。

更详细的选择注意事项，可参考之前的文章《如何选择蠕动泵软管（泵管）？》（点击标题或下图即可跳转文章）

经大量测试表明，在泵头型号固定，流体固定，系统压力固定的情况下，蠕动泵的流量与泵的转速成正比例关系。

兰格提供各种蠕动泵泵头配不同尺寸的软管的流量曲线。在流量曲线图中，X轴为转速(rpm)，Y轴为流量(ml/min)；彩色线条为各软管型号；计算方法可按照正比例公式来计算。

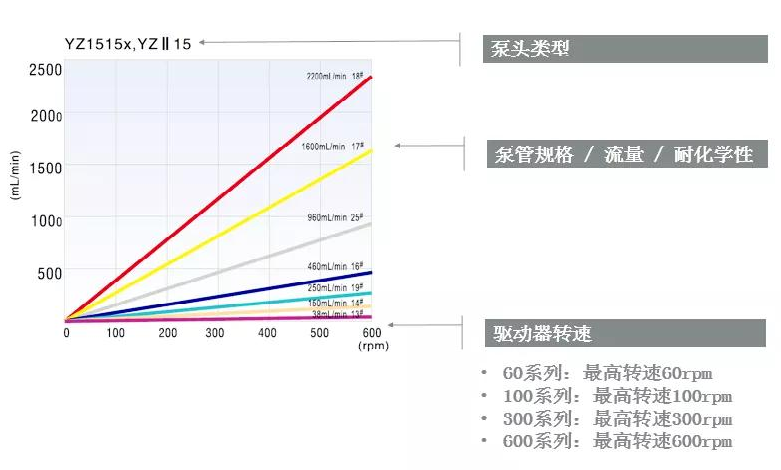

以泵头YZ1515x，YZYZⅡ15的“蠕动泵泵头-软管流量曲线”为例：

例：使用者确定使用BT300-2J蠕动泵，泵头为YZ1515x，要求流量在300ml/min。

（1）参照YZ1515x泵头流量曲线图：依次计算各软管在该蠕动泵型号的流量值。

由于参考流量图后面的值为每分钟600转情况下的流量。BT300-2J的转速为每分钟300转。所以该蠕动泵软管流量要除以2 ：

16#软管：460/2=230ml/min，不满足300ml/min的流量要求；

25#软管：960/2=480ml/min，满足300ml/min的流量要求；

17#软管：1600/2=800ml/min，满足需求但差距较大，不便于调节；

（2）参考流量需求，确定用25#软管。

例：确定使用BT300-2J蠕动泵，泵头为YZ1515x，软管为25#，要求流量在300ml/min。

a.参照YZ1515x泵头软管流量曲线图，可知泵头为YZ1515x，软管为25#，当转速为600rpm时，流量为960ml/min。

b.已知在泵头型号固定，流体固定，系统压力固定的情况下，蠕动泵的流量与泵的转速成正比例关系，即流量/转速V=960/600

计算转速公式：

转速V=需求流量÷960(ml/min)×600rpm

=300(ml/min)×960(ml/min)÷600rpm=187.5 rpm

数据计算仅为参考，实际应用受液体粘度，压力，使用环境等因素影响。

例：YZ1515x泵头，25#管在转速为600rpm时的流量是960ml/min，驱动器选择BT100-2J，其转速范围是0.1~100rpm，那么这个泵系统的流量范围是？

最小流量 = 最小转速÷600rpm×960(ml/min)

=0.1/600*960=0.16ml/min

流量 = 转速÷600rpm×960(ml/min)

=100/600*960=160ml/min

由此可以得出该泵系统的流量范围是0.16~160ml/min。

蠕动泵由驱动器，泵头和软管组成，而各部分都有不同的考虑因素，所以在选型时需要根据自身需求来选择适合的产品。希望我们的的分享能对大家有所帮助。
