1、概述

热失重法（TGA）是在程序控制温度下测量物质质量与温度关系的一种技术，物质受热时，发生物理变化和化学变化，质量也随之改变。

测试过程伴有热效应产生，即：放热和吸热现象，这种现象反映了物质热焓发生的变化（DSC）。

DSC是测定在同一受热条件下，试样与参比物之间温差对温度或时间的函数关系。

JB-200同步热分析仪，是综合研究上述变化之间的函数关系的仪器。

关于DSC：

将试样和参比物分别放入坩埚，置于炉中按预定程序加热，改变试样和参比物的温度。若参比物和试样的热容相同，试样又无热效应时，则二者的温差近乎为“零”，此时得到一条平滑的曲线。随着温度的增加，试样产生了热效应，而参比物未产生热效应，二者之间就产生了温差，在DSC曲线中表现为峰，温差越大，峰也越大，温差变化次数越多，峰的数目也越多。峰顶向上的峰称为放热峰，峰顶向下的峰称为吸热峰。

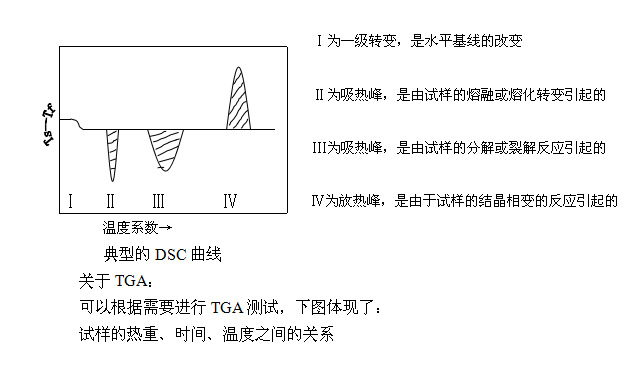

下图为典型的DSC曲线，图中表现出四种类型的转变：

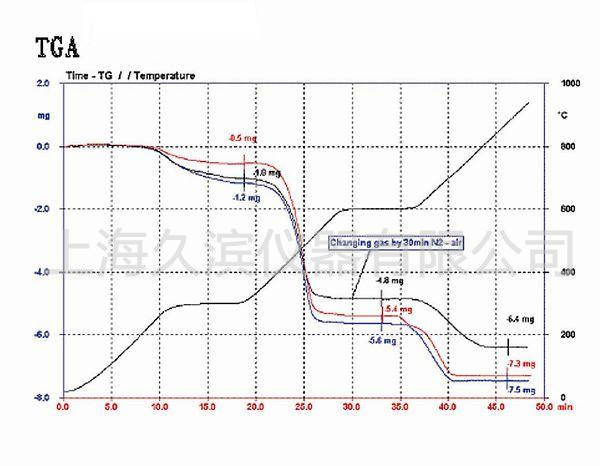

TGA/DSC

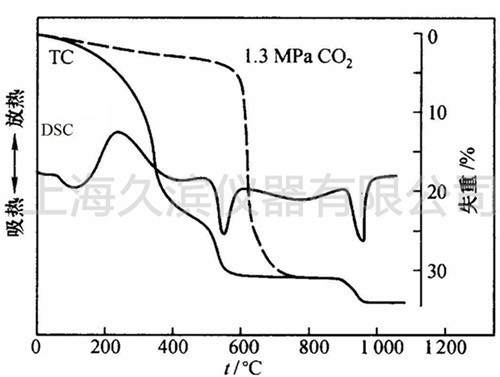

下图体现了：
试样的热重（TGA）、热焓变化（DSC）、时间、温度之间的关系

2、仪器工作环境

电源 AC220V±10V ≤10A

环境温度 20～28℃

安放仪器的工作台桌面平整。周边无大型机械，或其它震动源。

本仪器高度精密，整个实验过程（约一个小时）实验室的温度波动应小于2摄氏度。

可在实验前3小时，关闭实验室门窗，控制实验室温度。

仪器应在实验前3小时打开电源。

仪器应远离加热器，远离空调机出风口。

3、仪器安装

根据装箱清单检查仪器部件是否齐全

仪器平放在工作台上，联接电源线、信号线

环境温度 26~ 28℃

安放仪器的工作台桌面平整

原创作者：上海久滨仪器有限公司
