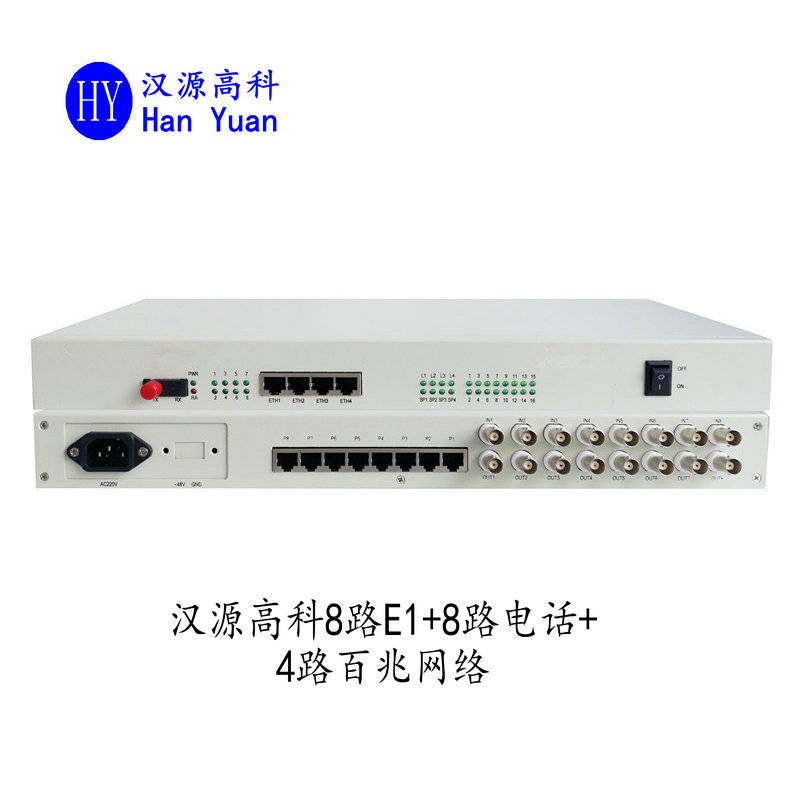

汉源高科8路E1+8电话+4路百兆以太网综合多业务光端机光纤传8E1+8路电话+4路百兆网络

二：主要功能与特点

提供1个1.25G光接口；

提供8路E1业务口，全数字时钟恢复和平滑锁相技术；

提供4路百兆以太网口，全双工/半双工自适应；

提供8路电话，电话接口含过压以及防雷模块；

电源为内置单电源220V或48V；

单纤或双纤传输、传输距离为20KM，远可以传输120KM；

1U机架式设备

三：技术指标

1：光接口（1.25G）

波长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10-11)

接口方式：FC

传输方式：双纤或单纤

2：E1接口

设备有8路E1接口，符合G.703建议

速率：2048Kb/s±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742、G.823建议

输入口允许衰减：0～6dB

3：以太网接口

支持线速10Base-T/100Base-T,全双工/半双工自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

4：数据接口（包含RS232、RS485、RS422接口）

数据接口速率为300－－19.2Kbit/s波特率自适应，DCE方式

5：V.35接口特性

标称速率：N*64K/s(N≤32)

工作方式：DCE，DTE可选

6：话路接口及信令

交换侧

摘机阻抗：<500Ω

挂机阻抗：>10KΩ

用户侧

环路阻抗：≤2000Ω（包括话机）

空闲电路电压≤50V

环路电流：25mA

摘机门限：8mA

性反转时延：<50ms

拨号：

脉冲拨号单脉冲失真<5ms

带内音频拨号总失真满足话音接口特性

摘机时延：<100ms

铃流：

远端(FXS)铃流发生器

频率：25Hz±3Hz

幅度：75V±5Vrms

铃流时延：<50ms

输出总功率：≤35W（以机箱为单位）

局端(FXO)铃流检测

幅度范围：小38Vrms

话音接口

阻抗：600Ω或三元件复式阻抗

音频范围：300-3400Hz

编码律：CCITT建议G.711 A律

7：二/四线音频接口

二线接口电平：二线发0dBr、二线收-3.5dBr

四线接口电平：四线发0dBr、四线收0dBr

回损：300-600Hz>12dB、600-3400Hz>15dB

频率响应：300-3400Hz（+0.5，-0.5dB）

空噪：≤-65dBm0p

增益：-45dBm0～+3dBm0（+0.5，-0.5dB）

总信噪比：符合ITU G.713

模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系

二/四线接口规范：

压缩率：ITU G.711中A律

阻抗：平衡600Ω

音频范围：300Hz―3400Hz

回波损耗：不低于18Db

8：功耗

整机功耗：＜35W

9：工作环境

工作温度：-20℃～+70℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa

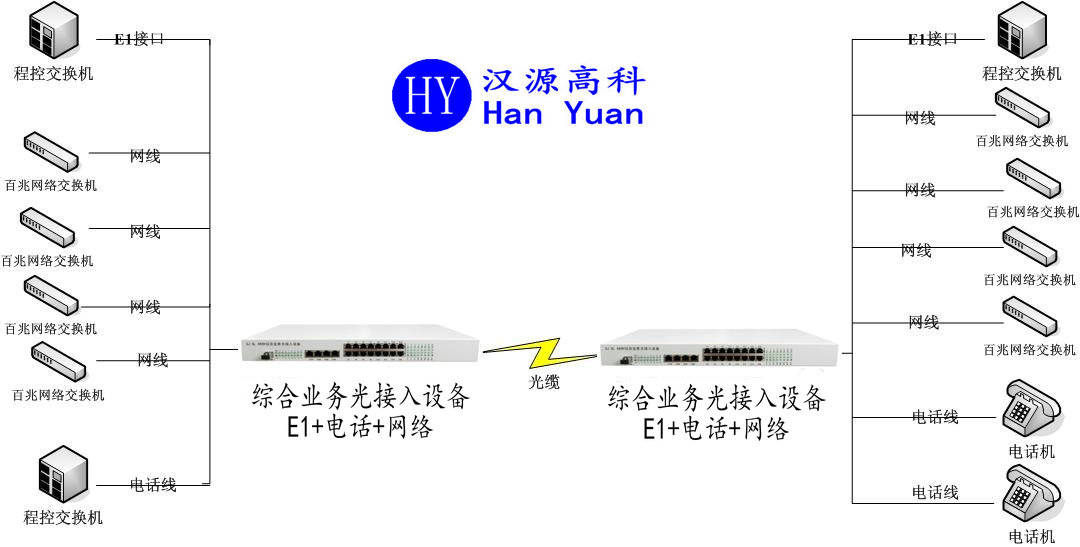

四：典型应用
