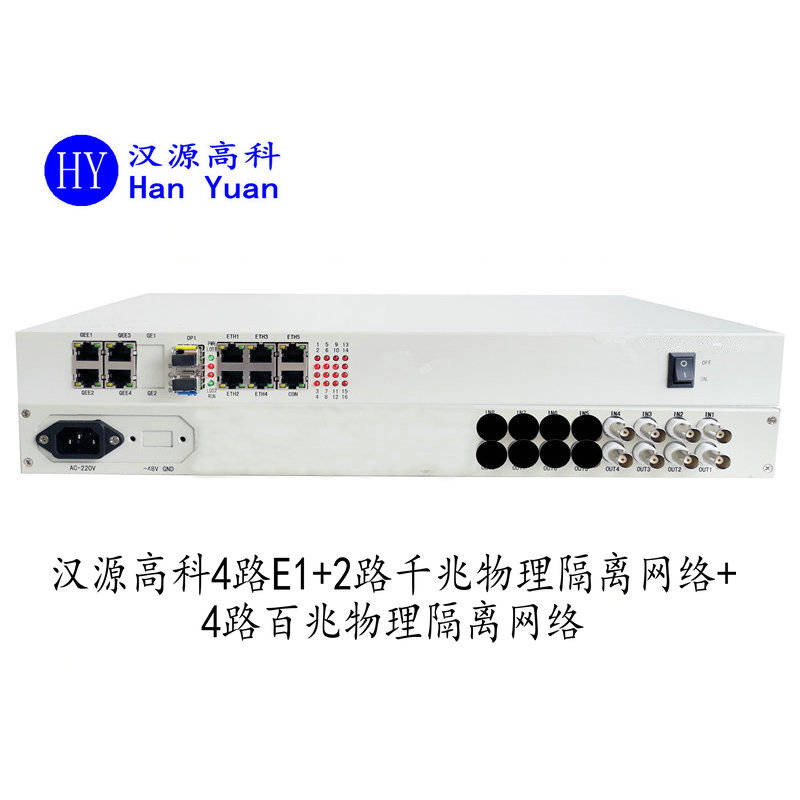

汉源高科4E1+2路千兆隔离网络+4路百兆物理隔离网络PDH光端机

4路E1+2路千兆物理隔离网络+4路百兆物理隔离网络光端机HY-4E12GL4FL-V是汉源高科（北京）科技有限公司采用自主知识产权的大规模集成电路，应用时分复用技术，将2路物理隔离的千兆以太网信号、4路物理隔离的百兆以太网信号和4路E1信号混合编码后在一对光纤上传输。实现10/100以太网业务、10/100/1000M以太网业务和4路E1业务混合传输。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

二：主要功能与特点

提供2个光接口（2.5G）；

提供2路物理隔离线速10/100/1000M自适应以太网口，全双工/半双工自适应；

提供4路物理隔离线速10/100M自适应以太网口，全双工/半双工自适应；

提供4路E1业务口，全数字时钟恢复和平滑锁相技术；

电源为DC-48V,DC+24V,DC-24V，AC220V等；

无中继传输距离大于20公里，120公里,可提供单纤。

三：技术指标

1：光接口（双纤）

波长：1310nm（标准机型）或1550nm

发送功率：≥－15dBm

接收灵敏度：≤-30dBm(BER≤10-11)

接口方式：SFP

传输方式：双纤或单纤

2：E1接口

设备有4路E1接口，符合G.703建议

速率：2048Kb/s±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742 G.823建议

输入口允许衰减：0～6dB

接口：BNC接口

3：以太网接口

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工自适应

支持线速10Base-T/100Base-T,全双工/半双工自适应

符合IEEE802.3/IEEE802.3u标准使用标准RJ45插头

4：电源

采用双电源供电，互为热备份，也可只用单一电源

AC：220V

DC：－48V

允许输入电压波动范围：±20%

整机功耗＜35W

5：工作环境

工作温度：-20℃～+70℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa

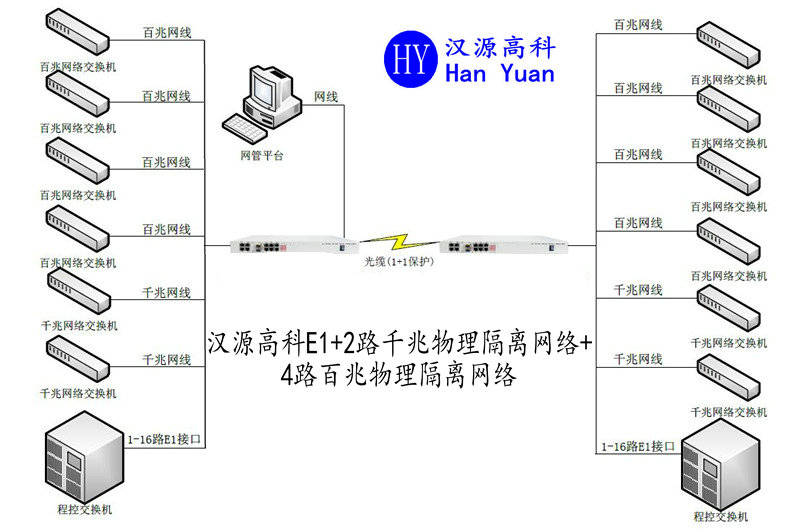

四：典型应用
