安科瑞AM系列微机保护装置在工程项目上的应用

提供者:安科瑞电子商务(上海)有限公司   发布时间:2022/11/24 15:28:01  阅读次数:10次   进入该公司店铺

 摘 要:随着社会经济的快速发展,我国变电站正朝着现代化的方向不断发展,自动化设备以及继电保护装置凭借自身性能而获得广泛应用。本文介绍的AM系列的微机保护装置,可以针对贵阳万科翡翠滨江配电工程中不同保护对象提供对应的保护功能。并根据实际情况对备自投保护装置的逻辑进行优化,使得供电条件更加严谨。很大程度上提高了变电站运行的可靠性、安全性和供电质量,有利于实现变电站综合自动化,实现无人或少人值班。

关键词:安全性;可靠性;微机保护装置;备自投保护装置

1 概述

万科企业股份有限公司成立于1984年,经过三十余年的发展,已成为国内先的城乡建设与生活服务商,公司业务聚焦全国经济活力的三大经济圈及中西部重点城市。2016年公司跻身《财富》 “500强”,位列榜单第356位,2017-2022年连续五年上榜。万科始终坚持为普通人提供好产品、好服务,通过自身努力,为满足人民对美好生活的各方面需求,做出力所能及的贡献。在巩固住宅开发和物业服务固有优势的基础上,业务已延伸至商业、长租公寓、物流仓储、酒店与度假、教育等域,为更好地服务人民美好生活需要、实现可持续发展奠定了良好基础。

本项目为贵阳万科翡翠滨江10kV楼配电工程,包括环网柜和高压柜两种柜型,其中环网柜的出线作为中置柜的进线来给各个配电房进行供电。环网柜采用AGW15-12/V型真空开关柜,进出线柜分别采用电缆下进线和下出线的方式,利用SF6对开关柜进行全绝缘全密封。高压柜采用KYN28-12型金属铠装手车式真空开关柜,高压柜进出电缆采用下进下出,计量CT和PT的精度都为0.2。

2 项目需求

本次针对贵阳万科翡翠滨江10kV楼配电工程项目中不同对象配置不同的微机保护装置。环网柜均配置AM2SE微机保护装置;高压柜进出线配置AM3SE微机保护装置;A1-2#酒店配电房的运行方式为两回10kV电源一主一备供电方式,高压自动转换开关柜中母联柜配置AM5SE-B备自投保护装置,把母联柜当成进线1和进线2之间做进线备自投实现两路进线的自动切换功能;A1-3#配电房的运行方式为两回10kV电源互为备用的供电方式,高压自动转换开关柜中主供进线配置AM5SE-B备自投保护装置,实现两路进线的自动切换功能。

进线备自投是指主供进线失电后,由备用电源给负载供电。若需要自复,则当主供进线恢复来电后,由备用电源再切回主供电源。其逻辑中考虑的是备用电源一直带电,但备用电源也存在失电的情况。在对进线备自投测试过程中发现,当供电系统的电源不需要自复且主供电源和备用电源均失电时,主供电源恢复来电后,备自投会直接切换为主供电源供电,这与不需要自复的实际需求是相悖的。针对这一问题,对备自投的逻辑进行了改进,增加了是否投入两个进线的备投软压板,让备自投条件更加严谨,其保护功能更符合供电系统的实际需求。

根据客户的实际需求,本项目同时配置了ASD200智能操控装置,该装置安装在开关柜上可以动态直观的模拟一次图的开关状态,显示主回路的带电情况,并具有语音防误提示等功能。

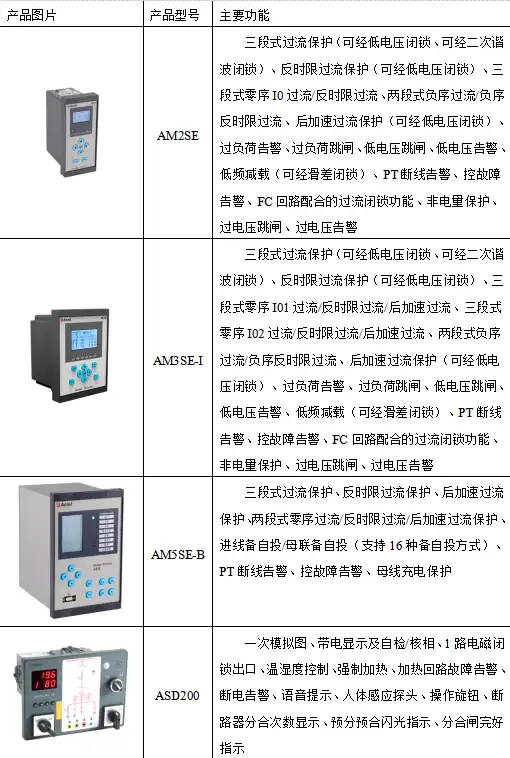

以上几款微机保护装置及智能操控装置主要通过以下功能实现对高压柜的设备运行情况实时监视和保护:

3 产品方案

本项目10kV配电工程有2个户外开关箱和3个配电房,分别列举一个户外开关箱和1个配电房,上图方案如下:

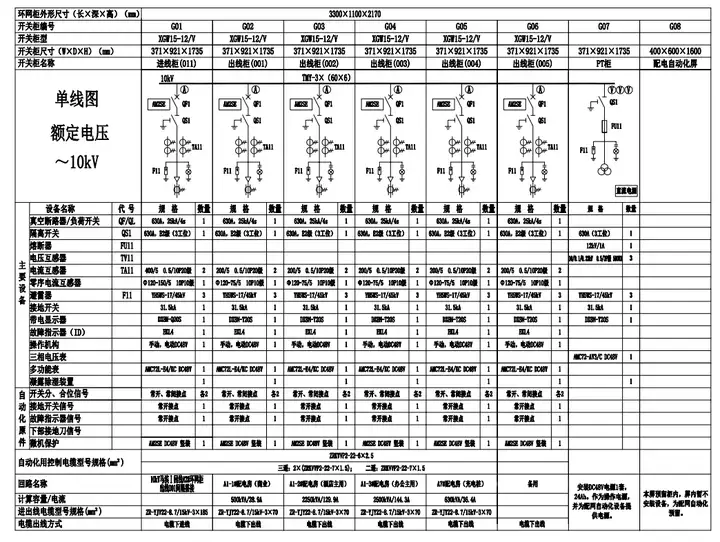

图1 A2-1#环网柜上图方案

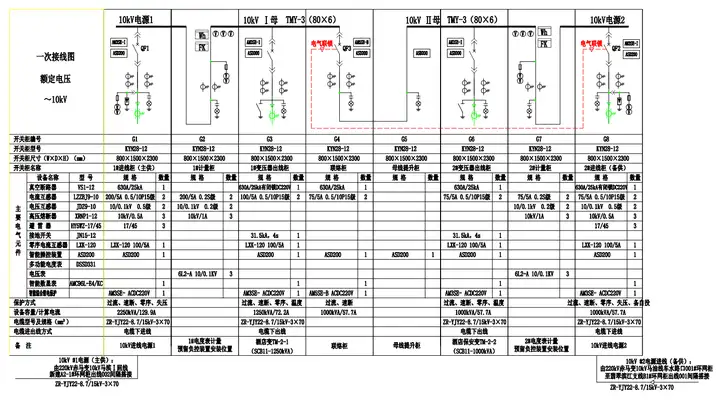

图2 A1-2#酒店配电房上图方案

贵阳万科翡翠滨江A1#楼配电项目所设微机保护及智能操控装置型号与数量如下:

开关柜编号 微机保护装置型号 微机保护装置数量
A1-1#
G1 AM3SE-I 1台
ASD200 1台
A1-2#中A2-1#环网柜
G01 AM2SE 1台
G02 AM2SE 1台
G03 AM2SE 1台
G04 AM2SE 1台
G05 AM2SE 1台
G06 AM2SE 1台
A1-2#中B1环网柜
G01 AM2SE 1台
G02 AM2SE 1台
G03 AM2SE 1台
G04 AM2SE 1台
G05 AM2SE 1台
G06 AM2SE 1台
A1-2#配电房(酒店)
G1 AM3SE-I 1台
ASD200 1台
G3 AM3SE-I 1台
ASD200 1台
G4 AM5SE-B 1台
ASD200 1台
G5 ASD200 1台
G6 AM3SE-I 1台
ASD200 1台
G8 AM3SE-I 1台
ASD200 1台
A1-3#配电房
G1 AM5SE-B 1台
ASD200 1台
G3 AM3SE-I 1台
ASD200 1台
G4 AM3SE-I 1台
ASD200 1台
G5 ASD200 1台
G6 AM3SE-I 1台
ASD200 1台
G8 AM3SE-I 1台
ASD200 1台
A7#配电房
G1 AM3SE-I 1台
ASD200 1台
G3 AM3SE-I 1台
ASD200 1台

上述贵阳万科翡翠滨江A1#楼配电项目共配置12台AM2SE,11台AM3SE-I微机保护装置和2台AM5SE-B备自投保护装置,此外,本项目针对各回路配置15台ASD200智能操控装置,28只AMC96电能表和289只AMC72电能表。

5 现场安装图片

本项目微机保护就地分散安装在各个高压开关柜上,保护装置以及电能表现场安装如下图所示。

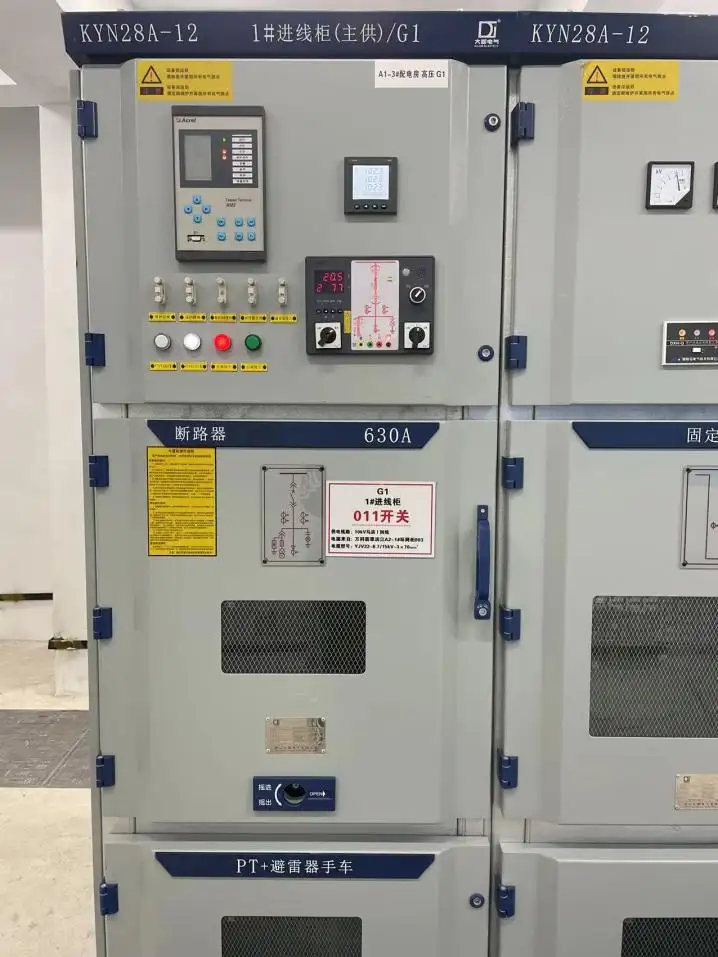

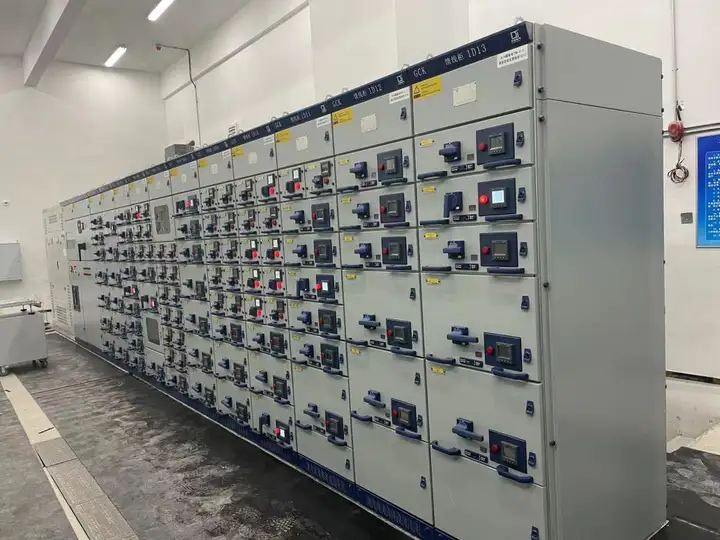

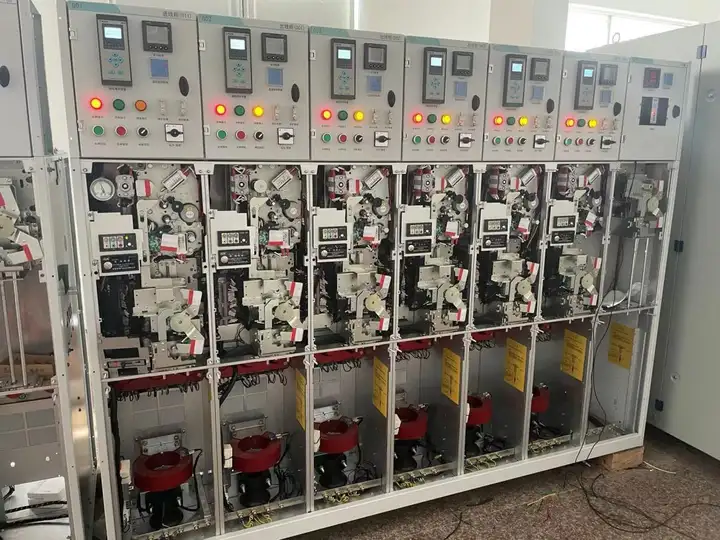

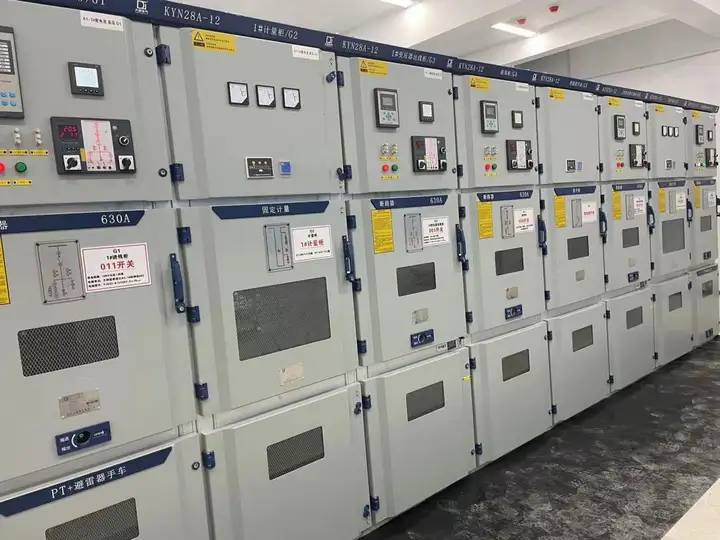

图3 微机保护装置以及电能表在贵阳万科翡翠滨江A1#楼配电项目现场安装图片

6 结语

微机保护装置在电力系统处于至关重要的位置,它能够反应设备的故障和不正常工作状态并自动迅速地、有选择性地动作于断路器将故障设备从系统中切除,无故障设备继续正常运行,将事故范围控制在小范围内,提高系统运行的可靠性,限度地向用户安全、连续供电。本文介绍的AM系列的微机保护装置,可以针对贵阳万科翡翠滨江配电工程中不同保护对象提供对应的保护功能。并根据备用电源也会失电的实际情况对备自投保护装置的逻辑进行优化,使得保护条件更加严谨。很大程度上提高了变电站运行的可靠性、安全性和供电质量,有利于实现变电站综合自动化,实现无人或少人值班。
