电子土工布拉力机 梯形撕破宽条拉伸 CBR顶破强力仪

2019/11/8提供者: 温州际高检测仪器有限公司 人气指数:9 进入该公司展台

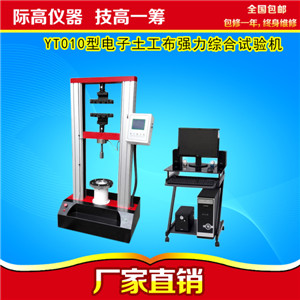

 YT010型电子土工布强力综合试验机
由温州际高研发生产
可做宽条拉伸、梯形撕破、CBR顶破、刺破强力等测试功能

【适用范围】:用于交通、水利、隧道、建筑工程等行业中土工合成材料,包括土工织物、复合土工织物、土工格栅、土工膜及有关产品的拉伸、撕破、顶破、剥离、接缝等性能的测试。
【相关标准】:GB/T15788、GB/T13763、JTG E50-2006、BS6906.1、GB/T16989、GB/T14800、GB/T1040、SL/T235、ASTM D4595、GB/T17640

YT010型电子土工布强力综合试验机
【相关标准】:
JTGE50-2006公路工程土工合成材料试验规程/T1123-2006条带拉伸试验
JTGE50-2006公路工程土工合成材料试验规程/T1121-2006宽条拉伸试验
JTGE50-2006公路工程土工合成材料试验规程/T1125-2006梯形撕破强力试验
JTGE50-2006公路工程土工合成材料试验规程/T1126-2006CBR顶破强力试验
JTGE50-2006公路工程土工合成材料试验规程/T1143-2006塑料排水带芯带压屈强度试验
JTT925.1-2014公路工程土工合成材料土工格栅 第1部 钢塑格栅/6.4强度、伸长率
GBT17689-2008土工合成材料 塑料土工格栅/6.5力学性能
GBT21825-2008玻璃纤维土工格栅/附录B玻璃纤维土工格栅断裂强力和断裂伸长的测定
GBT15788-2016土工布及其有关产品 宽条拉伸试验
GBT17688-1999土工合成材料 聚氯乙烯土工膜/5.8拉伸强度和断裂伸长率
GBT1040.3-2006 塑料拉伸性能的测定第3部分:薄膜和薄片的试验条件
GBT17688-1999土工合成材料 聚氯乙烯土工膜/5.9断裂强力
GBT3923.1-2013 纺织品 织物拉伸性能 第1部分 断裂强力和断裂伸长率
GBT13763-2010土工合成材料 梯形法撕破强力的测定
GBT14800-2010 土工合成材料 静态顶破试验(CBR法)
JTT925.1-2014公路工程土工合成材料土工格栅 第1部分 钢塑格栅/附录A 连接点极限分离力试验
JTT480-2001交通工程土工合成材料 土工格栅/附录A粘焊土工格栅极限剥离力的测定
FZT01010-1991 涂层织物涂层粘附强度测定方法
JTT516-2004公路工程土工合成材料 土工格室/7.2格室片拉伸屈服强度
GBT19274-2003土工合成材料 塑料土工格室/7.7格室片拉伸屈服强度
JTT516-2004公路工程土工合成材料 土工格室/7.3 焊接处的抗拉强度
GBT19274-2003土工合成材料 塑料土工格室/7.8焊接处的抗拉强度
JTT516-2004公路工程土工合成材料 土工格室/7.4土工格室组间连接处的抗拉强度
GBT19274-2003土工合成材料 塑料土工格室/7.9土工格室组间连接处的抗拉强度
JTT516-2004公路工程土工合成材料 土工格室/7.5增强土工格室连接件的抗剪切力
GBT26941.3-2011 6.4.4 隔离栅 焊接网

仪器特性】

● 智能灵动触控界面,5.7英寸超大屏幕任意点击。

●荷重元采用0.5级高精度测力传感器。

●采用国际高端全铝合金外形设计,表面喷砂阳极氧化工艺处理。

● 中英文双界面任意切换,测试曲线、图表、数据动态显示。

● 采用先进的数字信号处理(DSP)技术,飞利浦32位全数字化控制及2500 f/s高速数据采集。

● 台湾精密预载荷滚珠丝杠,无反向间隙,定位精度高。

● 非离合器式驱动装置,能够在最大力下全速运转。

● 完全符合“机械设备2006/42/EC”、“低电压2006/95/EC”、“EMC指令20044/108/EC”和GOST-R;

● 获得国家知识产权局计算机强力测试软件认可保护证书(证书号:2011SR003281)。

● 获得国际第三方认可实验室计量校准证书。

【操作软件说明】:
全功能、易于操作的JigaoTest强力软件
JigaoTest强力软件为全系列材料的高效工业符合性测试提供直观的操作界面、可选择的多语言能力、强大的分析与报告功能以及不断增加的大量标准测试方法。全套可选择的测试定义功能提供了修改测试模板和快速适应更改要求的能力。配备丰富且不断增加的试验方法标准库(GB、ASTM、ISO、DIN、EN、BS等),并可根据客户需要选用国际单位、公制单位、英制单位或混合单位。JigaoTest内置土工材料的拉伸功能、压缩功能、CBR顶破功能、撕破功能、弯折功能、蠕变功能、定伸长测试、定负荷测试、初始模量、松式夹持、单丝测试等等,并可定制特殊功能。JigaoTest强力专家测试软件通过国际第三方软件测评机构认定,终身免费升级。
【技术参数】:
1.测试方式:等速伸长(CRE)原理,微机控制、双屏显示、支持联机通讯

2.采样频率:2500次/秒

3.测力范围:50KN,满量程的1%~100%

4.准度等级:0.5级

5.试验力测试范围:0.2%-100%FS

6.测力精度:±0.02%

7.力量分解度:1/300000

8.位移分辨率:0.0025mm

9.形测量范围:2%~100%FS

10.变形示值误差极限:示值的±0.5%以内

11.拉伸速度:0-500mm/min

12.速度精度:示值的±0.5%以内

13.测试行程(不含夹具):1200mm

14.液压夹具:宽200mm  撕破:宽100mm

15.液压夹具最大夹持力:20T  重量:60KG

16.CBR弹子顶破夹具:φ50×100mm 带滑轨,可移动

17.有效支柱间距:500mm

18.电源:AC220V±10%  50Hz  1.5KW 漏电保护开关

19.重量:350kg

20.外形尺寸:860×600×1800mm

【功能说明】:

测试功能

建议力值

参数说明

备注

标配功能

1.宽条拉伸强力及伸长率

10000N
50000N

1、夹持器宽度:220mm
试样宽度:200mm

2、拉伸速度:按标准自行设定

3、夹持距离:100mm

标配

2.梯形撕裂

与宽条拉伸共用

试验参数与宽条拉伸一样

标配

3.CBR顶破强力及位移

50000N

1、顶杆直径:50mm
环形夹具内径:150mm
试样直径:230mm

2、顶压速度:60mm/min

标配

4.窄条拉伸强力及伸长

10000N

1、夹持器宽度:50mm
试样宽度:60mm

2、拉伸速度:50mm/min

3、夹持距离:100mm

选配

选配功能

1.刺破强力

10000N

1、顶杆直径:8mm
环形夹具内径:44.5mm
试样直径:120mm

2、顶压速度:30mm/min

选配

2.握持强力

与宽条拉伸共用

1、夹持器宽度:25mm
试样宽度:100mm

2、拉伸速度:100mm/min

3、夹持距离:75mm

选配

3.蠕变强力

与宽条拉伸共用

试验参数与宽条拉伸一样,施加负荷为抗拉强度的20%,40%,60%三档

选配
