Acrel-2000Z电力监控系统是安科瑞电气股份有限公司根据电力系统自动化及无人值守的技术要求，针对35kV及以下电压等电力需求侧用户变配电站研发的一套分层分布式变电站监控管理系统，帮助用户实现变电、配电、用曲过程的全面监控和管理解决方案，为用户变电站安全、稳定、经济运行提供了坚实的保障。监控系统通过RS485总线或以太网与微机保护装置、电能质量监测装置及其他变电站保护监测二次设备直接通讯，支持IEC 60870-5-103、IEC 60870-5-104、Modbus-RTU、Modbus-TCP、OPC、MQTT等传输规约，安全性、可靠性和开放性都得到了提高。监控系统具有遥信、遥测、遥控、遥调、事件报警、故障录波、喜故追忆、曲线、棒图、报表和用户管理等功能、可靠监控电力系统的运行状况。监控系统适用于用户变电站、开闭所、分变电所、低压出线、辅助系统及环境和设备监控等，广泛应用于商业、旅游、科教文卫、通讯建筑、交通运输、厂矿企业、新能源等行业域。
二、参考标准
GB 50052 供配电系统设计规范
GB 50053-2013 20kV及以下变电所设计规范
GB 50054-2011 低压配电设计规范
DL/T 5103-2012 35-110 kV无人值班变电所设计规程
GB 50059-2011 35-110 kV变电所设计技术规程
GB/T 14598.2-2011 量度继电器和保护装置 第1部分：通用要求
GB/T 14598.26-2015 量度继电器和保护装置 第26部分：电磁兼容要求
GB/T 14598.27-2017 量度继电器和保护装置 第27部分：产品安全要求
GB 7261-2016 继电器和继电保护装置基本试验方法
GB 14285-2016 继电保护和安全自动装置技术规程
GB/T 19582.1 基于Modbus协议的工业自动化网络规范
GB/T 26802.1-2011 工业控制计算机系统 通用规范 第1部分：通用要求
GB/T 26806.2-2011 工业控制计算机系统 工业控制计算机基本平台 第2部分：性能评定方法
GB/T 26802.5-2011 工业控制计算机系统 通用规范 第5部分：场地安全要求
GB/T 26802.6-2011 工业控制计算机系统 通用规范 第6部分：验收大纲
GB 50311-2016 综合布线系统工程设计规范
GB 50312-2016 综合布线系统工程验收规范
DL/T 814-2002配电自动化系统功能规范
DL/T 5430-2009 无人值班变电站远方监控中心设计技术规程
三、电力监控系统的应用场所
商业（商务办公、国家办公、商场、金融机构建筑等）
旅游（宾馆饭店、娱乐场所等）
科教文卫（文化、教育、科研、医疗卫生、体育建筑、会展中心等）
通讯建筑（邮电、通讯、广播、电视、数据中心等）
交通运输（机场、车站、码头建筑等）
厂矿企业（石油、化工、水泥、煤炭、钢铁等）
新能源（光伏发电、风能发电等）
四、电力监控系统架构

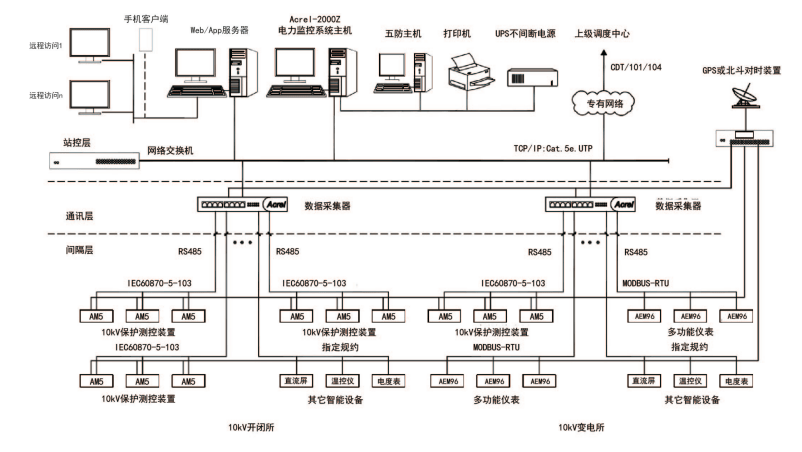

Acrel-2000Z电力监控系统采用分层分布式设计，可分为三层：站控管理层、网络通讯层和现场设备层，组网方式可为标准网络结构、光纤星型网络结构、光纤环网网络结构，根据用户用电规模、用电设备分布和占地面积等多方面的信息综合考虑组网方式。
五、电力监控系统功能

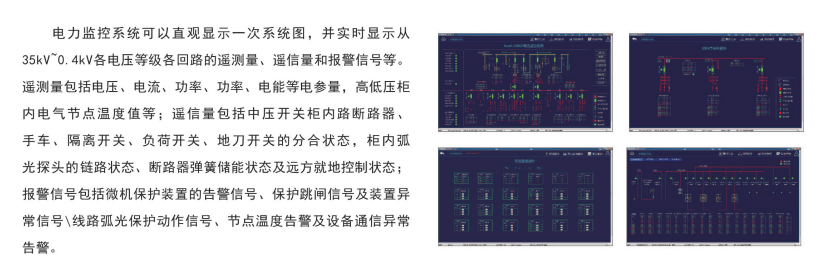

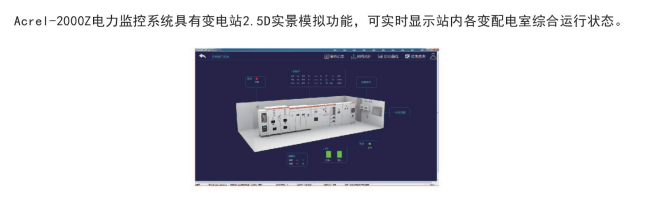

1.实时监测
2.电参量查询
3.曲线查询

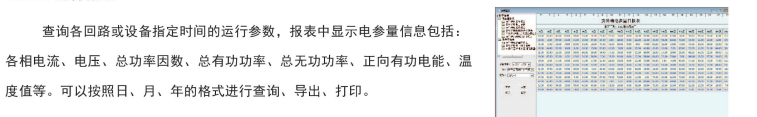

4.运行报表
5.实时告警

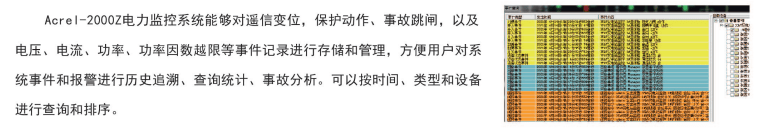

6.历史事件查询

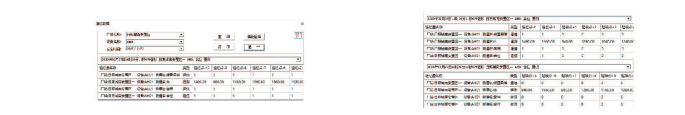

7.电能统计报表
8.开关次数统计报表

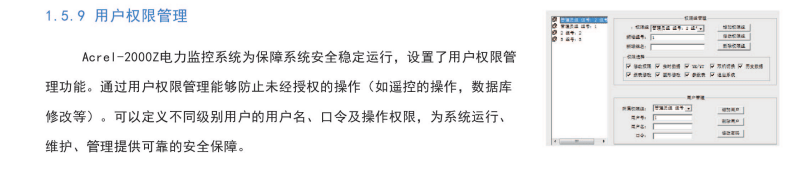

9.用户权限管理

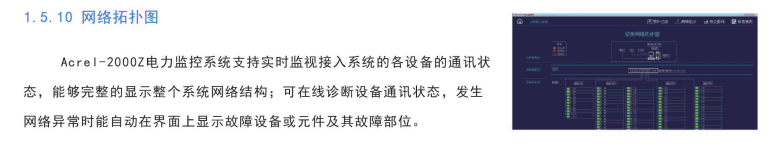

10.网络拓扑图

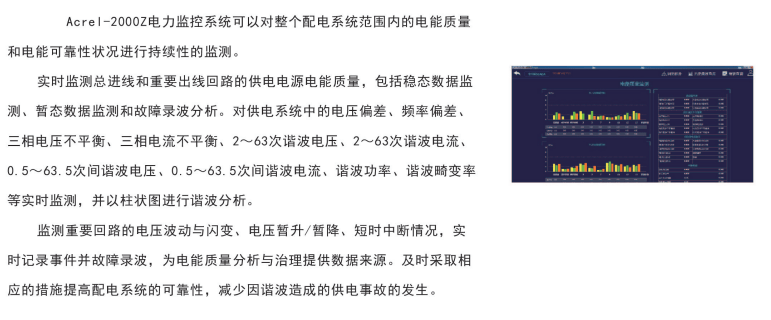

11.电能质量监测

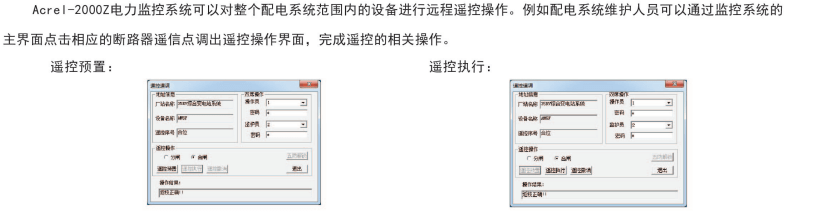

12.遥控功能

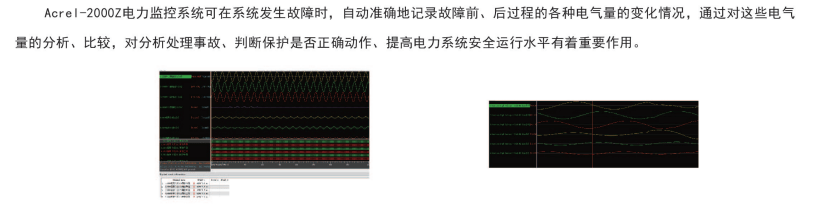

13.故障录波
14.事故追忆
15.通讯管理

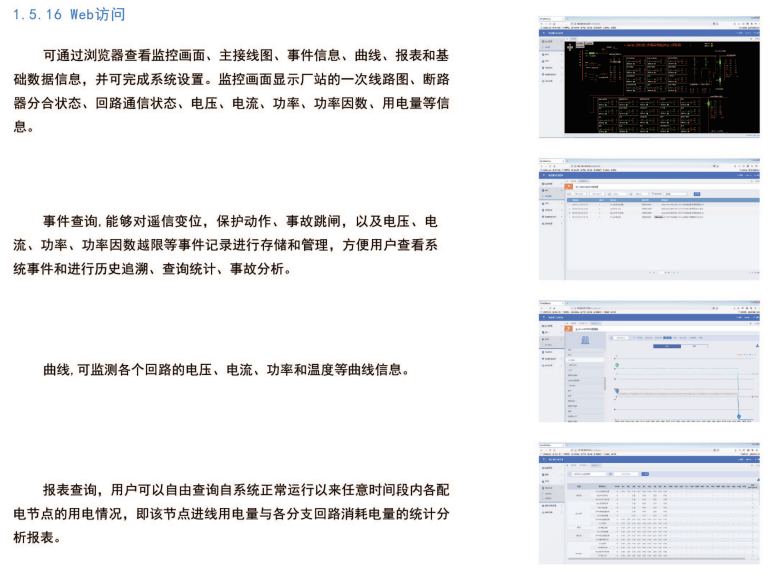

16.web访问

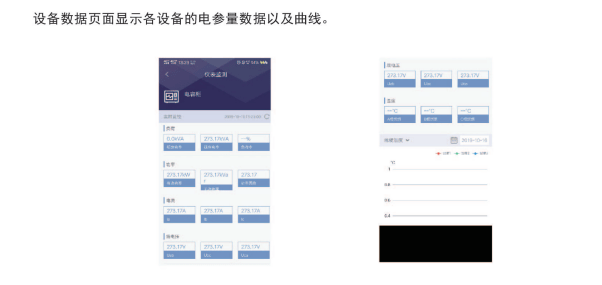

17.APP访问
